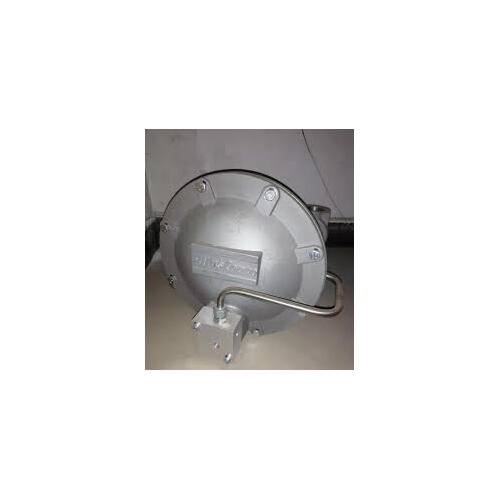

1621 1004 80 Inlet Valve Atlas Copco ZT

ZT18-22-30-37

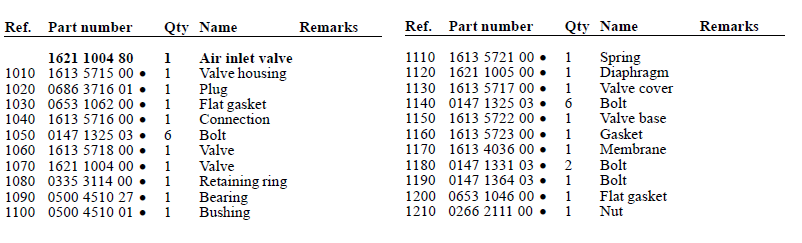

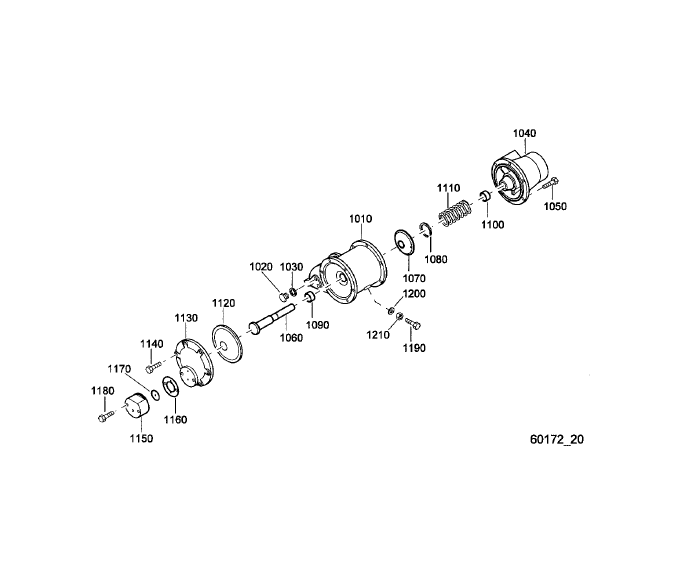

1621 1004 80 1 Air inlet valve
1010 1613 5715 00 · 1 Valve housing
1020 0686 3716 01 · 1 Plug
1030 0653 1062 00 · 1 Flat gasket
1040 1613 5716 00 · 1 Connection
1050 0147 1325 03 · 6 Bolt
1060 1613 5718 00 · 1 Valve
1070 1621 1004 00 · 1 Valve
1080 0335 3114 00 · 1 Retaining ring
1090 0500 4510 27 · 1 Bearing
1100 0500 4510 01 · 1 Bushing
Ref. Part number Qty Name Remarks
1110 1613 5721 00 · 1 Spring
1120 1621 1005 00 · 1 Diaphragm
1130 1613 5717 00 · 1 Valve cover
1140 0147 1325 03 · 6 Bolt
1150 1613 5722 00 · 1 Valve base
1160 1613 5723 00 · 1 Gasket
1170 1613 4036 00 · 1 Membrane
1180 0147 1331 03 · 2 Bolt
1190 0147 1364 03 · 1 Bolt
1200 0653 1046 00 · 1 Flat gasket
1210 0266 2111 00 · 1 Nut
